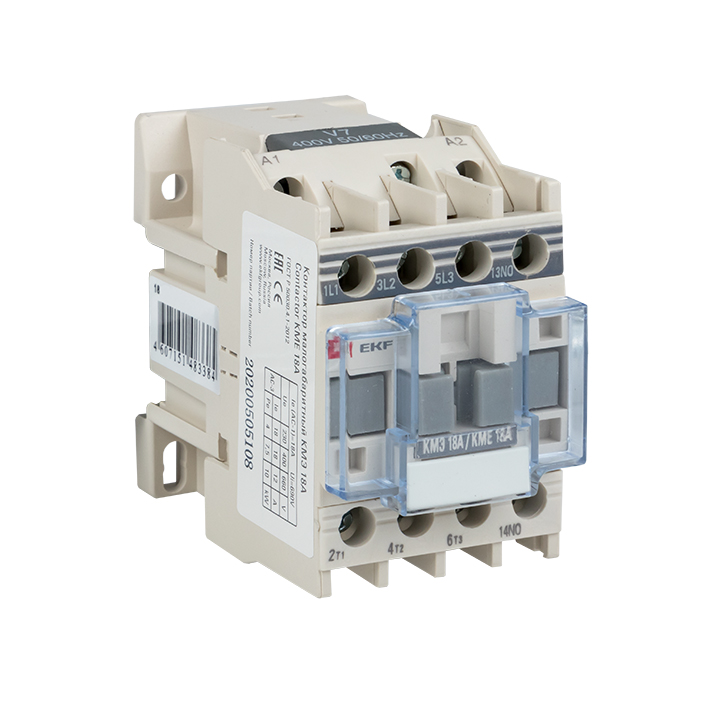

Контактор EKF КМЭ 18А 220В 1NO

Малогабаритный контактор EKF PROxima КМЭ 18А с напряжением катушки 220В и одним нормально разомкнутым вспомогательным контактом предназначен для дистанционного управления силовыми электрическими цепями в нормальном режиме работы. Модель с тремя нормально разомкнутыми силовыми контактами рассчитана на номинальный ток 18 А. Возможна коммутация алюминиевым и медным проводом.

Какие задачи решает контактор КМЭ 18А

Контактор предназначен для частых дистанционных включений и отключений силовых цепей переменного тока частотой 50/60 Гц с напряжением до 660 В. Модель подходит для управления асинхронными двигателями с короткозамкнутым ротором, а также для коммутации неиндуктивных или слабоиндуктивных нагрузок. Коммутируемая мощность составляет 7,5 кВт при напряжении 400 В.

Назначение и применение

Контактор применяется в системах автоматизации промышленного оборудования, управления вентиляторами, насосами, компрессорами, тепловыми завесами, электрическими печами, кран-балками и станками. Используется в системах автоматического ввода резерва, в распределительных щитах и шкафах управления на промышленных предприятиях, в жилых и коммерческих зданиях. Монтаж возможен как на DIN-рейку, так и на монтажную панель.

Конструкция и особенности

Конструкция контактора включает корпус из термостойкой пластмассы, неподвижные и подвижные контакты, закрепленные в подвижной части магнитной системы. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе возникает магнитное поле, которое преодолевает сопротивление пружины, замыкая контакты. При отключении напряжения пружина размыкает контакты. Контакты изготовлены из серебросодержащего композита, обеспечивающего низкое переходное сопротивление и высокую износостойкость.

Технические характеристики

Тип: контактор переменного тока, нереверсивный. Количество силовых полюсов: 3. Номинальный рабочий ток при AC-3, 400 В: 18 А. Номинальный рабочий ток при AC-1, 400 В: 32 А. Коммутируемая мощность при AC-3, 400 В: 7,5 кВт. Напряжение катушки управления: 220 В переменного тока, 50 Гц. Количество вспомогательных контактов: 1 нормально разомкнутый. Способ монтажа: DIN-рейка 35 мм или монтажная плата. Тип подключения: винтовое соединение. Максимальное сечение подключаемого кабеля: 25 мм². Степень защиты: IP20. Климатическое исполнение: УХЛ4. Диапазон рабочих температур: от -25 до +50°C. Гарантийный срок: 7 лет.

Преимущества контактора КМЭ PROxima

Серебросодержащий композит на контактах обеспечивает низкое переходное сопротивление и высокую коммутационную износостойкость. Возможность установки на DIN-рейку или монтажную панель расширяет область применения. Взаимозаменяемые катушки управления упрощают обслуживание и перенастройку схемы. Возможность установки дополнительных аксессуаров расширяет функциональность.

Практические рекомендации по монтажу

Установите контактор на DIN-рейку до характерного щелчка или закрепите на монтажной панели с помощью винтов. Подключение проводников выполняйте к винтовым клеммам, соблюдая схему, указанную на корпусе. Для силовых цепей используйте медный или алюминиевый провод сечением не более 25 мм². Катушку управления подключите к клеммам A1 и A2 с напряжением 220 В. При необходимости используйте дополнительные аксессуары. После монтажа проверьте надежность затяжки винтовых соединений.

Почему стоит купить

Контактор сертифицирован для применения в РФ, соответствует требованиям технических регламентов. Гарантия производителя — 7 лет, расчетный срок службы — 10 лет. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для управления какими двигателями подходит контактор? Модель предназначена для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 7,5 кВт при напряжении 400 В.

Можно ли устанавливать контактор на DIN-рейку? Да, контактор имеет универсальное крепление для установки на стандартную DIN-рейку 35 мм или монтажную панель.

Какое сечение провода можно подключать? Винтовые клеммы рассчитаны на подключение медных и алюминиевых проводников сечением до 25 мм².

Есть ли у контактора вспомогательные контакты? Да, модель оснащена одним нормально разомкнутым вспомогательным контактом.

Каков гарантийный срок? Гарантия производителя составляет 7 лет.
