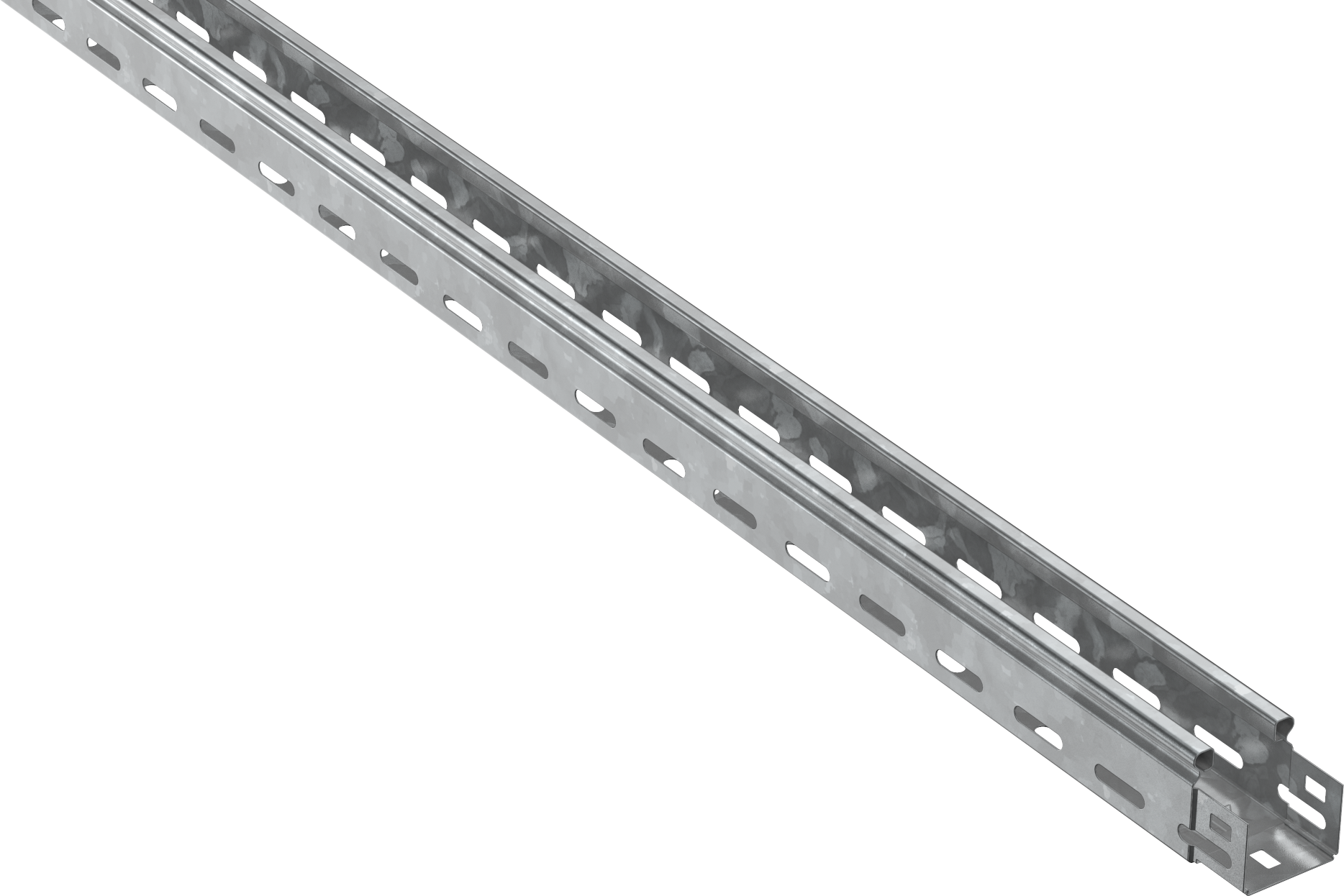

ESCA Лоток ПЕРФОРИРОВАННЫЙ 100х50х3000 IEK

Прямой перфорированный кабельный лоток ESCA (серия ESCA 5) от бренда IEK — это несущий элемент для организации кабельных трасс внутри зданий и под навесом. Изделие выполнено из оцинкованной холоднокатаной стали толщиной 0,7 мм и имеет длину 3000 мм при ширине 100 мм и высоте 50 мм. Система ESCA со встроенным интегрированным соединителем позволяет собирать магистрали любой протяжённости без применения дополнительного крепежа. Изделие соответствует требованиям ТР ТС 004/2011, ГОСТ Р 52868-2021 и ТУ 27.33.13-002-83135016-2017.

Какие задачи решает перфорированный лоток IEK ESCA

Лоток решает задачу надёжной и удобной прокладки силовых и слаботочных кабельных линий. Перфорация позволяет легко закреплять кабели хомутами или вязальной проволокой без сверления дополнительных отверстий. Интегрированный соединитель и замковая система позволяют собирать трассы без сварки — при монтаже элементы стыкуются друг с другом с помощью штатных замков, а жёсткость конструкции регулируется шагом подвеса. При установке крышки достигается максимальная защита от пыли и влаги. Лотки обеспечивают удобный доступ к кабелям для последующего обслуживания и модернизации систем без демонтажа трассы.

Назначение и применение

Лоток применяется для открытой прокладки кабельных линий внутри промышленных и общественных зданий, в административных и торговых центрах, жилых кварталах (в подвалах, на технических этажах) и на открытых территориях под навесом (вне помещений при использовании дополнительной защиты от ультрафиолета). Система ESCA позволяет монтировать лотки на стены, потолки, полы с использованием подвесов и кронштейнов. Допускается эксплуатация в помещении с повышенной влажностью при условии дополнительной обработки мест соединений. Идеально подходит для прокладки силовых кабелей напряжением до 1000 В и слаботочных линий (витая пара, оптоволокно).

Конструкция и особенности

Изделие представляет собой открытый лоток П-образной формы с перфорированным основанием и боковыми стенками. Основные конструктивные элементы: сварной несущий контур из рулонной холоднокатаной стали, двухстороннее оцинкованное покрытие (метод Сендзимира), штампованная перфорация (сквозные продольные отверстия). Замковая система лотка имеет закруглённую форму, что повышает прочность при изгибе и исключает заусенцы. Интегрированный разъём (встроенный в торцы) ускоряет монтаж: лотки просто защёлкиваются друг в друга без отдельных соединителей. Боковые стенки перфорированы, что позволяет организовывать ответвления кабелей под любым углом.

Технические характеристики

Тип: лоток листовой, перфорированный. Ширина: 100 мм. Высота: 50 мм. Длина: 3000 мм. Материал: сталь. Толщина металла: 0,7 мм. Защитное покрытие: двухстороннее горячее цинкование по методу Сендзимира (HDZ). Цвет: светло-серый (RAL 7047). Перфорация боковых стенок: да. Монтажная перфорация в основании: да. Интегрированный соединитель: да. Тип замка: защёлкивающийся. Вес: 1,32 кг на погонный метр (общий ~3,5 кг). Макс. допустимая нагрузка: до 150 Н/м. НАТО-отверстия: да. Подходит для обеспечения целостности цепи: да. Гарантийный срок: 3 года. Срок службы: 20 лет. Нормативная документация: ТУ 27.33.13-002-83135016-2017, ГОСТ Р 52868-2021, ТР ТС 004/2011. Комплектация: прямой лоток, без крышки.

Преимущества лотка IEK ESCA 100х50

Повышенная коррозионная стойкость достигается за счёт двухстороннего горячего цинкования (HDZ) стали и обработки мест реза по всей поверхности. Интегрированный соединитель позволяет стыковать лотки без дополнительных расходников, снижая трудозатраты. Замок увеличенной прочности исключает самопроизвольное расстыкование при вибрациях. Большой набор аксессуаров (крышки, углы, переходы, подвесы) от IEK даёт возможность строить трассы любой сложности — от одиночных линий до целых кабельных этажей. Оцинкованная сталь не боится ультрафиолета и коррозии, а конфигурация подходит для укладки пучков силового кабеля сечением до 240 мм².

Практические рекомендации по монтажу

Перед монтажом отметьте точки крепления подвесов с шагом не более 1,5 м (для прямых участков) и не более 0,5 м в зонах поворотов и тяжелых кабелей. Стыкуйте лотки между собой с помощью интегрированного соединителя до щелчка (допускается усилие кулака). Для перпендикулярных ответвлений используйте стандартные углы и тройники ESCA. Установите крышки на лотки, если прокладка ведется в запылённом помещении (крышка щёлкает на замок по всей длине). При резке лотка болгаркой обязательно обработайте срезы цинкосодержащей грунтовкой. Все металлические части соедините с системой уравнивания потенциалов (заземления) согласно ПУЭ. Не превышайте допустимую нагрузку, приведённую в каталоге производителя.

Почему стоит купить

Лоток сертифицирован в РФ, соответствует требованиям ПУЭ, ГОСТ Р 52868-2021 и техническим регламентам Таможенного союза. Бесшовная оцинкованная сталь с гарантией 3 года обеспечивает антикоррозийную стойкость и срок службы до 20 лет. Поставляется с интегрированным коннектором и НАТО-отверстиями для ускоренного монтажа. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Требуется ли заземление для перфорированного лотка ESCA? Да, все металлические кабеленесущие системы должны быть надёжно заземлены. Для этого на лотке предусмотрены специальные проушины и НАТО-отверстия, которые обеспечивают целостность цепи заземления по всей длине трассы.

Какой тип покрытия у лотка — обычное цинкование или горячее? Лотки ESCA серии 5 и 7 проходят двухстороннее горячее цинкование методом Сендзимира (HDZ). Такая обработка в 2-3 раза эффективнее обычного холодного цинкования и применяется для деталей, предназначенных для наружной установки и агрессивной среды.

В чём разница между исполнением «с интегрированным соединителем» и без него? В исполнении CLP10-050-100-3 соединитель уже встроен в торец лотка — для стыковки двух секций достаточно просто вставить один лоток в другой до щелчка. Лотки без интегрированного соединителя требуют покупки отдельной соединительной пластины. Встроенное решение сокращает время монтажа и уменьшает количество выступающих деталей.
