Провод СИП-4 4х95
Самонесущий изолированный провод СИП-4 4х95 предназначен для передачи и распределения электроэнергии в воздушных линиях электропередачи (ВЛ) напряжением до 0,6/1 кВ переменного тока частотой 50 Гц и для выполнения ответвлений от ВЛ к вводу в здания. Модель включает четыре алюминиевые многопроволочные уплотненные жилы номинальным сечением 95 мм² каждая. Изоляция из светостабилизированного сшитого полиэтилена устойчива к воздействию ультрафиолета, озона и перепадов температур. Провод крепится непосредственно за все четыре жилы, что обеспечивает высокую несущую способность трассы.
Какие задачи решает провод СИП-4 4х95
Провод решает задачу надежной передачи электроэнергии в воздушных линиях 0,4-1 кВ и организации безопасных ответвлений к жилым домам, хозяйственным постройкам, гаражным кооперативам и промышленным объектам. Благодаря изоляции из сшитого полиэтилена он выдерживает нагрев до 90°C в рабочем режиме и до 250°C при коротком замыкании. Способность провода не распространять горение сводит к минимуму риск перехода дуги КЗ на соседние линии. Токовая нагрузка 300 А позволяет подключать потребители мощностью до 66 кВт при 220В или 197 кВт при 380В, что достаточно для питания коттеджных поселков, малых предприятий и социальных объектов.
Назначение и применение
Провод предназначен для строительства и реконструкции воздушных линий электропередачи (ВЛ) на номинальное напряжение до 0,6/1 кВ в районах с умеренным и холодным климатом, в том числе на побережьях морей, соленых озер, в промышленных зонах и районах засоленных песков. Допускается прокладка по стенам зданий и инженерных сооружений. Строительная длина провода составляет от 300 до 500 м (в зависимости от производителя), что позволяет монтировать пролеты между опорами без муфт.
Конструкция и особенности

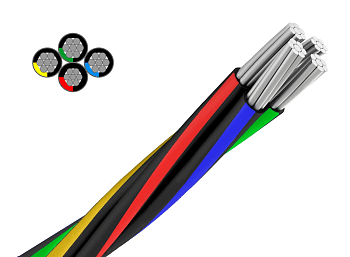

Провод СИП-4 4х95 имеет 4 основные алюминиевые жилы, скрученные в жгут. Каждая жила состоит из многопроволочной (класс 2) уплотнённой медной проволоки, что обеспечивает высокую гибкость при монтаже. Поверх жилы наложена изоляция из сшитого полиэтилена (XLPE) номинальной толщиной 1,7 мм (защищена от воздействия влаги). Защита механического слоя отсутствует — допустимый радиус изгиба не менее 10 D. Цветовая маркировка жил выполняется в виде продольных полос, соответствующих стандарту. Несущая жила изготавливается из алюминиевого сплава или стали с алюминиевой проволокой. Провод соответствует ГОСТ 31946-2012 и требованиям ПУЭ седьмого издания. Отсутствие несущего троса упрощает монтаж и разводку на вводе в здание.
Технические характеристики
Тип: самонесущий изолированный провод. Количество жил: 4. Номинальное сечение жил: 95 мм². Материал жил: алюминий, многопроволочный уплотнённый. Номинальное напряжение: 0,6/1 кВ переменного тока, 50 Гц. Длительно допустимый ток: 300 А. Электрическое сопротивление жилы постоянному току при 20°C: не более 0,32 Ом/км. Активное сопротивление при 90°C: 0,411 Ом/км. Индуктивное сопротивление: 0,0754 Ом/км. Допустимый ток односекундного короткого замыкания: 8,8 кА. Наружный диаметр: от 35,4 до 38,0 мм (зависит от производителя). Расчетная масса 1 км: от 1278 до 1334 кг, масса алюминия в 1 метре — около 1,03 кг. Минимальный радиус изгиба: при монтаже 10 D (около 354 мм). Диапазон рабочих температур: от -60 до +50°C. Минимальная температура монтажа: -20°C без подогрева. Допустимая температура нагрева жил: +90°C в рабочем режиме, +130°C при перегрузках, +250°C при коротком замыкании. Строительная длина: 300-500 м. Срок службы: не менее 40 лет. Гарантия: 3 года. Климатическое исполнение: УХЛ1 (атмосфера воздуха II и III по ГОСТ 15150). Нормативная документация: ГОСТ 31946-2012.
Преимущества провода СИП-4 4х95
Основные преимущества — высокая токовая нагрузка 300 А и возможность прокладки без дополнительного троса. Изоляция из сшитого полиэтилена устойчива к ультрафиолету, не трескается на морозе и не накапливает снежно-ледяную корку. Провод не распространяет горение, что повышает пожарную безопасность трассы. Отсутствие стального сердечника снижает парусность провода, уменьшая нагрузку на опоры при ветре. Срок службы 40 лет без замены снижает эксплуатационные расходы.
Практические рекомендации по монтажу и эксплуатации
Монтаж провода производится при температуре не ниже -20°C. Используйте специальные поддерживающие зажимы для СИП-4 (например, ПС-4). Крепление провода осуществляется за все четыре жилы одновременно. Для ответвлений к вводу в здание применяйте анкерные зажимы. Радиус изгиба трассы должен быть не менее 354 мм — избегайте резких перегибов, повреждающих изоляцию. При подъеме на опору предохраняйте внешний слой изоляции от задиров о металлические детали. Периодически (не реже двух раз в год) осматривайте места крепления на опорах и вводы в здания, особенно после ледяных дождей и ураганов.
Почему стоит купить
Провод сертифицирован для применения в РФ, соответствует требованиям ГОСТ 31946-2012 и ТР ТС. Гарантия производителя — 3 года, расчётный срок службы — 40 лет. СИП-4 4х95 оптимален для организации ввода в частный дом, питания строительных площадок или распределительных сетей до 1 кВ. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.
Вопросы и ответы
Чем отличается СИП-4 4х95 от СИП-1 и СИП-2? У СИП-4 нет отдельной несущей нулевой жилы — функцию несущего элемента выполняют сами изолированные жилы. Это делает провод более компактным и удобным для прокладки по стенам зданий.
Какой максимальный ток выдерживает провод? Длительно допустимый ток на воздухе — 300 А. При напряжении 380 В это позволяет подключать потребители мощностью до 197 кВт.
Какие зажимы подходят для крепления провода? Необходимо использовать зажимы для СИП-4, например, поддерживающие зажимы ПС-4 или анкерные зажимы для ответвлений.
Можно ли использовать провод для прокладки по деревянным стенам? Да, изоляция из сшитого полиэтилена не поддерживает горение. При проходе сквозь стену используйте металлическую гильзу.
Каков срок службы провода? Гарантийный срок эксплуатации — 3 года, общий срок службы — не менее 40 лет. При соблюдении правил монтажа провод может прослужить дольше.
Подходит ли провод для подземной прокладки? Нет, конструкция СИП-4 не рассчитана на длительный контакт с влажным грунтом.
