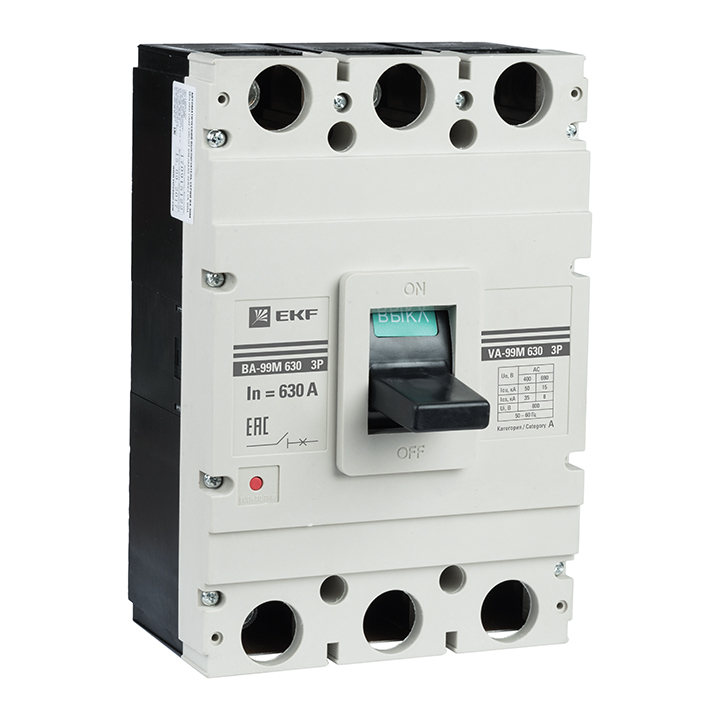

Автоматический выключатель ВА-99М 630/630А 3P 50кА EKF PROxima

Информация об упаковке

Вес, г
8400
Ширина, мм
200
Длина, мм
175
Высота, мм
280
Под заказСрок поставки 7-9 дней (склад НСК), по предоплате. Обратитесь к менеджеру перед оформлением заказа.
25 332.00
/шт
  • Гарантийный срок: 84 месяца
  • Способы оплаты?При получении: Наличными или банковской картой при самовывозе из магазина.

    На сайте: Банковской картой или SberPay.

    На расчетный счет: Счет на оплату приходит автоматически по завершению оформления заказа на сайте.
  • Безналичный расчет
  • Оплата заказа в магазине
  • Онлайн оплата Банковской картой
  • Способы доставки?Заказы, оплаченные на сайте онлайн банковской картой на сумму более 5000 рублей, доставляются БЕСПЛАТНО. Стоимость доставки за пределы городской черты уточняйте у менеджера.

    Заказы стоимостью менее 5000 рублей доставляются по городу от 500 рублей. Точную стоимость доставки уточняйте у менеджера.
  • Самовывоз
  • Доставка по городу бесплатно!

Описание: Автоматический выключатель ВА-99М 630/630А 3P 50кА EKF PROxima

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на cтр. 155-159.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем — «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления (4) приводится в движение изолирующая рейка (5), на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки (5), на которую воздействуют через регулировочные винты (6) толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей весьма эффективна в исполнениях ВА-99M 125/125А и ВА-99M 160/160А и состоит из дугогасительных решеток со стальными никелированными дугогасительными вкладышами в исполнении ВА-99M 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин, вставленных в крышку. Тем не менее при установке выключателей в замкнутый объем распределительных устройств необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.
Возможна коммутация алюминиевым и медным проводником.

Характеристики: Автоматический выключатель ВА-99М 630/630А 3P 50кА EKF PROxima

Основные

Артикул
mccb99-630-630m
Бренд
Номин. продолжительный ток Iu
630
Диапазон установки расцепителя перегрузки
Номинальное напряжение
400...690
Номин. отключающая способность Icu при 400 В, 50 Гц
50
Подходит для монтажа на DIN-рейку
Нет
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания
6300...6300
Диапазон краткосрочной задержки расцепителя короткого замыкания
6300...6300
Встроенная защита от замыканий на землю
Нет
С расцепителем минимального напряжения
Нет
