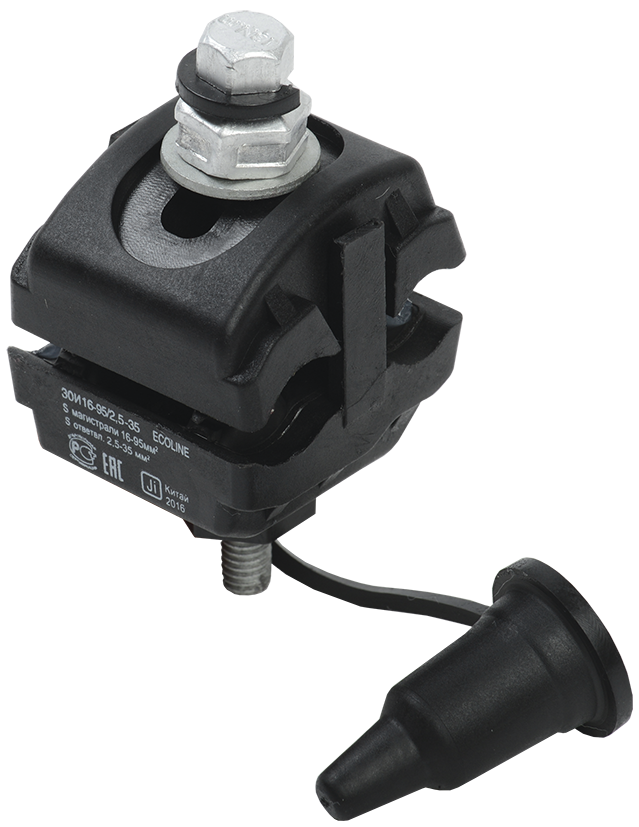

Зажим ответвительный изолированный ЗОИ 16-95/2,5-35 IEK ECOLINE

Ответвительный изолированный зажим ЗОИ 16-95/2,5-35 серии ECOLINE от IEK предназначен для соединения и ответвления фазных и нулевых самонесущих изолированных проводов (СИП) напряжением до 1 кВ, а также для подключения абонентских линий и сетей освещения. Модель рассчитана на магистральный проводник сечением 16–95 мм² и ответвительный — 2,5–35 мм². Благодаря прокалывающему механизму установка происходит без снятия изоляции.

Какие задачи решает зажим ЗОИ 16-95/2,5-35 IEK

Зажим решает задачу быстрого и герметичного подключения новых абонентов к действующей линии электропередачи без разрыва провода. Контактные пластины с острыми ножами прокалывают изоляцию магистрального и ответвительного проводников при затягивании болтов, создавая надёжное электрическое соединение. Конструкция исключает необходимость специального инструмента — для монтажа достаточно стандартного динамометрического ключа или торцевого ключа. Испытания подтверждают сохранение контакта после погружения в воду на глубину 1 метр с подачей напряжения 6 кВ — зажим не требует дополнительного уплотнения мест прокола.

Назначение и применение

Зажим используется при строительстве и реконструкции воздушных линий электропередачи (ВЛ) напряжением до 1 кВ, для подключения частных домов, гаражей, хозяйственных построек, а также для организации временного электроснабжения строительных площадок. Благодаря классу защиты от пыли и влаги (IP55) и устойчивости к ультрафиолету зажим пригоден для эксплуатации на открытом воздухе в любых климатических зонах России (УХЛ1). Конструкция надёжно фиксируется на проводе без дополнительного крепления и совместима со всеми типами СИП.

Конструкция и особенности

Корпус зажима отлит из механически прочного термопластика, армированного стекловолокном, что придаёт ему высокую ударопрочность и устойчивость к ультрафиолету. Внутри расположены две контактные пластины с острыми ножами, покрытые антикоррозионным составом. Пластины надёжно изолированы друг от друга, исключая короткое замыкание между фазами. Винты со срывной головкой обеспечивают автоматический контроль усилия затяжки: при достижении требуемого момента шляпка болта отламывается, что исключает недотяг или перетяг контакта. Каждый болт обвальцован для удобства транспортировки и предотвращения разъединения деталей. Герметичность соединения подтверждена испытаниями: зажим выдерживает 1 минуту под напряжением 6 кВ на глубине 1 метра.

Технические характеристики

Серия: ECOLINE. Артикул: UZA-11-D02-D35-ECLN. Тип: сжим ответвительный изолированный. Номинальный ток: 95 А. Номинальное напряжение: 0,4/1 кВ (400/1000 В). Напряжение изоляции Ui: 6000 В. Диапазон сечений магистрального провода: 16–95 мм². Диапазон сечений ответвительного провода: 2,5–35 мм². Тип соединения: винтовое (болтовое). Со срывной головкой болта: да. Момент срыва головки: 13–15 Н·м. Материал корпуса: термопластик, армированный стекловолокном. Материал контактных пластин: сталь с антикоррозионным покрытием. Рабочая температура: от –60 до +80 °C. Габаритные размеры (Д×Ш×В): 37×39×60 мм, также встречается исполнение 71×42×78 мм для других версий. Вес: от 0,09 до 0,14 кг (в зависимости от исполнения). Срок службы: 40 лет. Гарантия: 5 лет. Соответствие: ТР ТС 037/2016, ТУ 3434-001-96504521-2007.

Преимущества зажима ЗОИ IEK ECOLINE

Высокая механическая прочность и электроизоляционные свойства корпуса из термопластика, армированного стекловолокном, обеспечивают долгий срок службы. Момент срыва головки болта автоматически гарантирует правильное усилие контакта и исключает случайное ослабление соединения. Прокалывание изоляции без разрыва провода сохраняет целостность магистрали и герметичность линии. Широкий диапазон рабочих температур (–60…+80 °C) и устойчивость к ультрафиолету позволяют использовать зажим в любых регионах. Компактная конструкция и небольшой вес упрощают складирование и транспортировку.

Практические рекомендации по монтажу

Перед началом работ убедитесь, что линия отключена от напряжения. Зачистка проводов не требуется — ножи контактных пластин прокалывают изоляцию при затяжке. Для магистрального провода используйте болт большого диаметра, для ответвления — малого. Не применяйте электроинструмент: затяжку выполняйте вручную динамометрическим или торцевым ключом до момента отрыва головки болта. Убедитесь, что все болты правильно ориентированы и зажим надёжно зафиксирован на проводе. Перед эксплуатацией проведите визуальный осмотр контактов.

Почему стоит купить зажим ЗОИ 16-95/2,5-35 IEK

Зажим сертифицирован для применения в РФ, соответствует техническим регламентам Таможенного союза и включён в реестр продукции IEK. Гарантия производителя — 5 лет, расчётный срок службы — 40 лет. Конструкция с автоматическим контролем усилия затяжки исключает ошибки монтажа и обеспечивает надёжную эксплуатацию. Уточняйте сроки отгрузки и стоимость доставки у менеджеров.

Вопросы и ответы

Для каких проводов подходит зажим? Зажим предназначен для самонесущих изолированных проводов (СИП) напряжением до 1 кВ. Магистраль: 16–95 мм², ответвление: 2,5–35 мм².

Можно ли использовать зажим повторно? Конструкция рассчитана на однократный монтаж. После срыва головки болта повторное использование недопустимо.

Нужно ли снимать изоляцию перед монтажом? Нет: острые ножи контактных пластин автоматически прокалывают изоляцию при затяжке болта, обеспечивая герметичный контакт.

Какой инструмент нужен для монтажа? Достаточно стандартного торцевого или динамометрического ключа. Момент затяжки соответствует моменту срыва головки болта.
